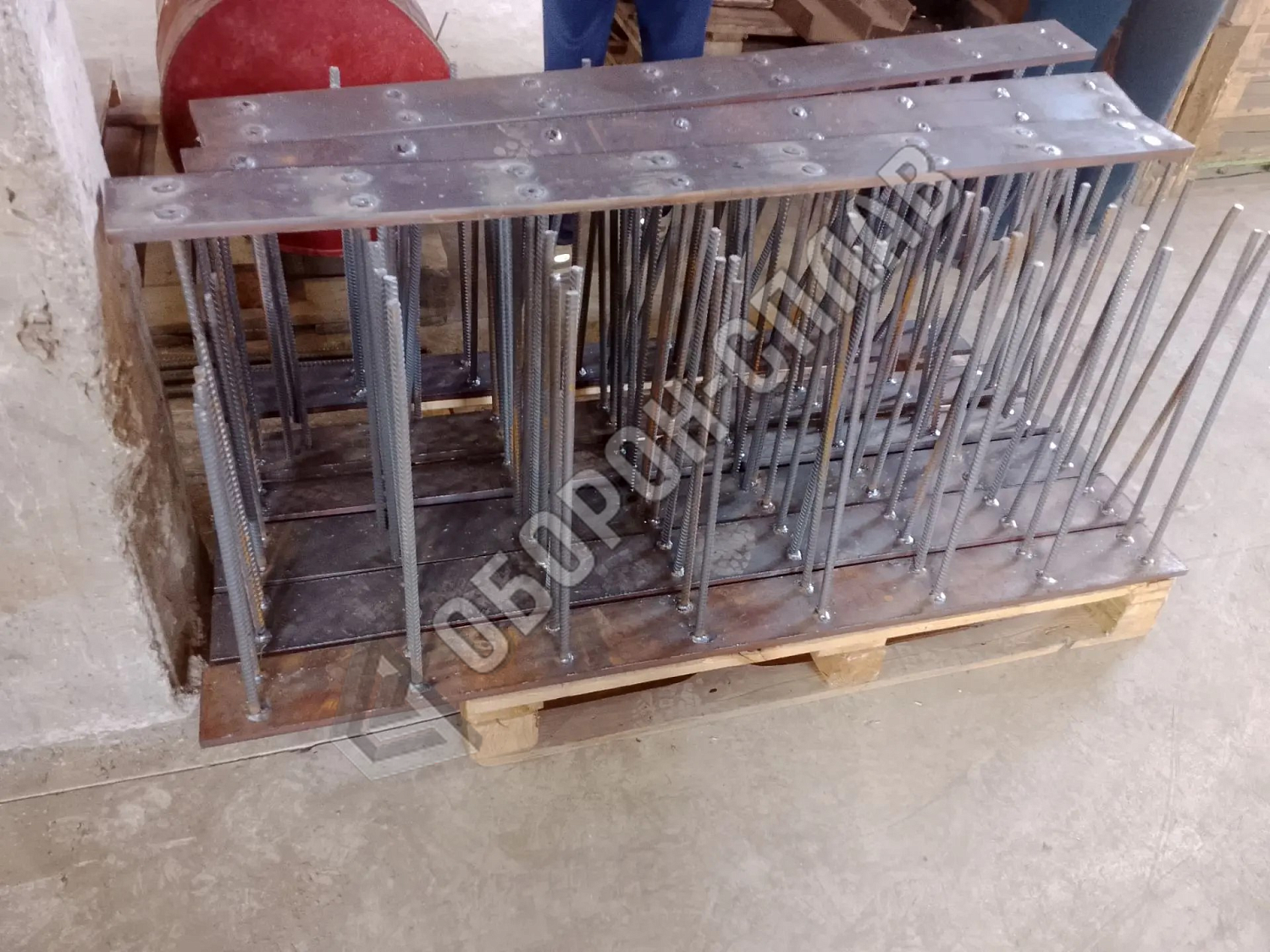

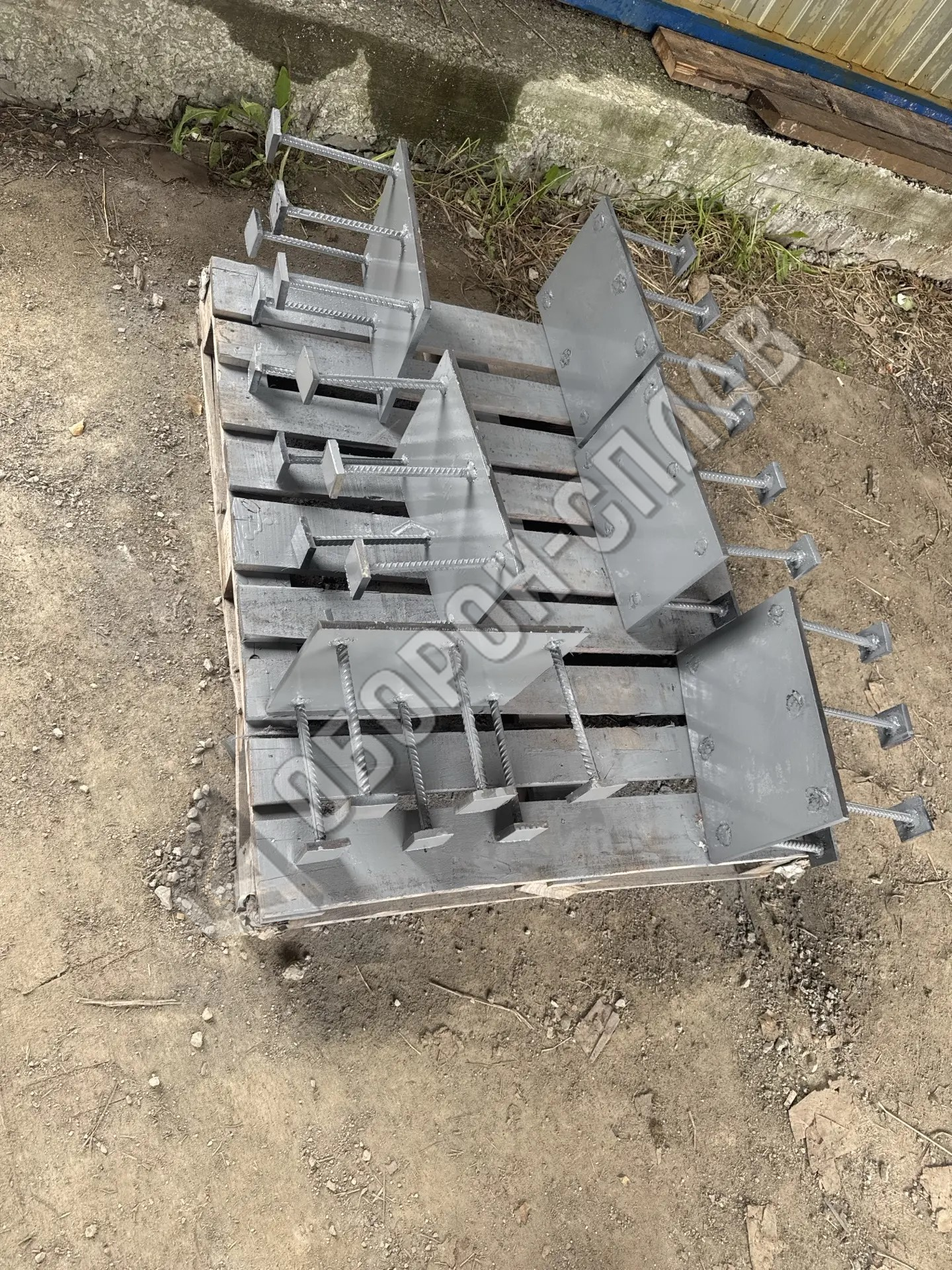

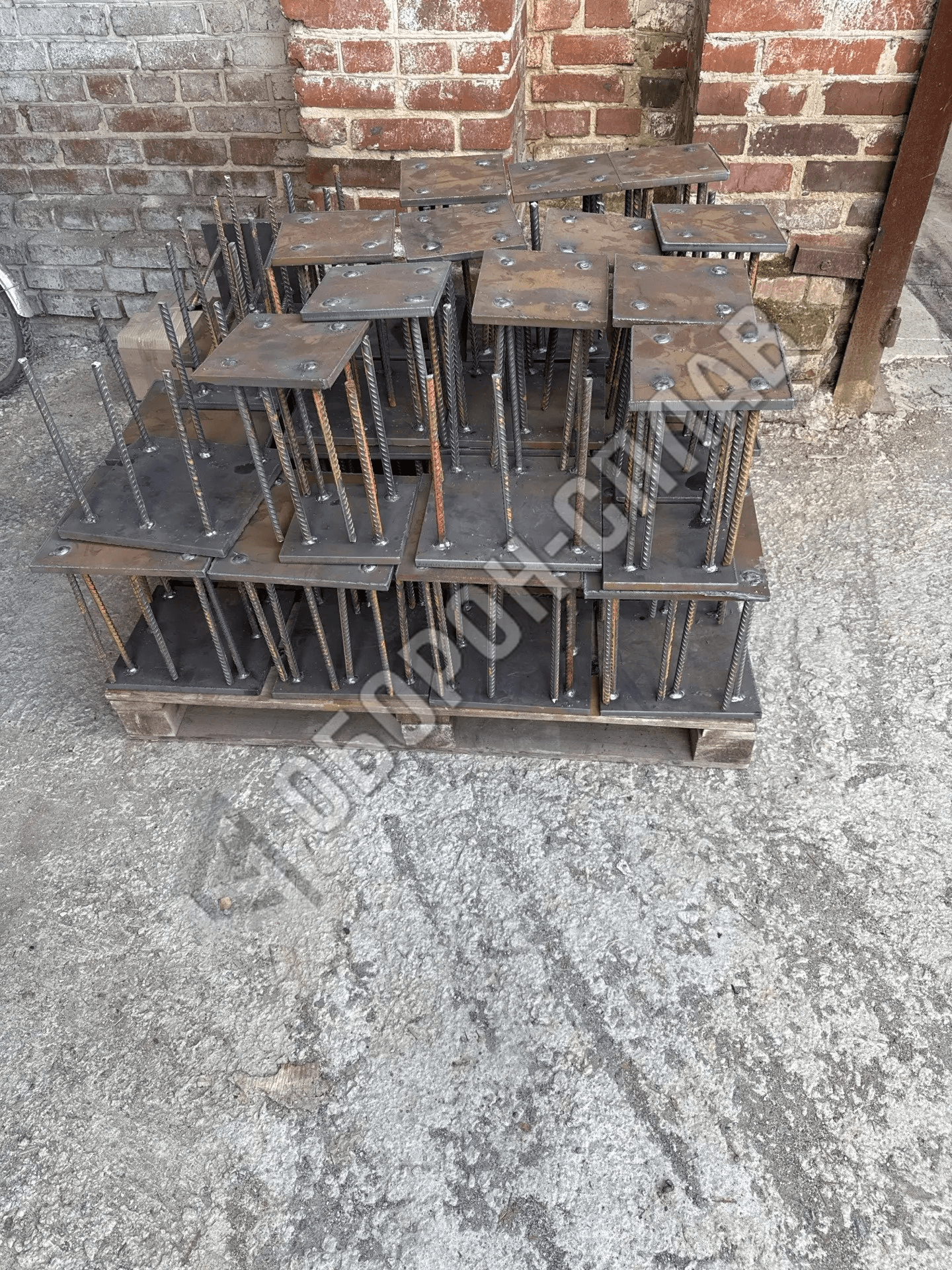

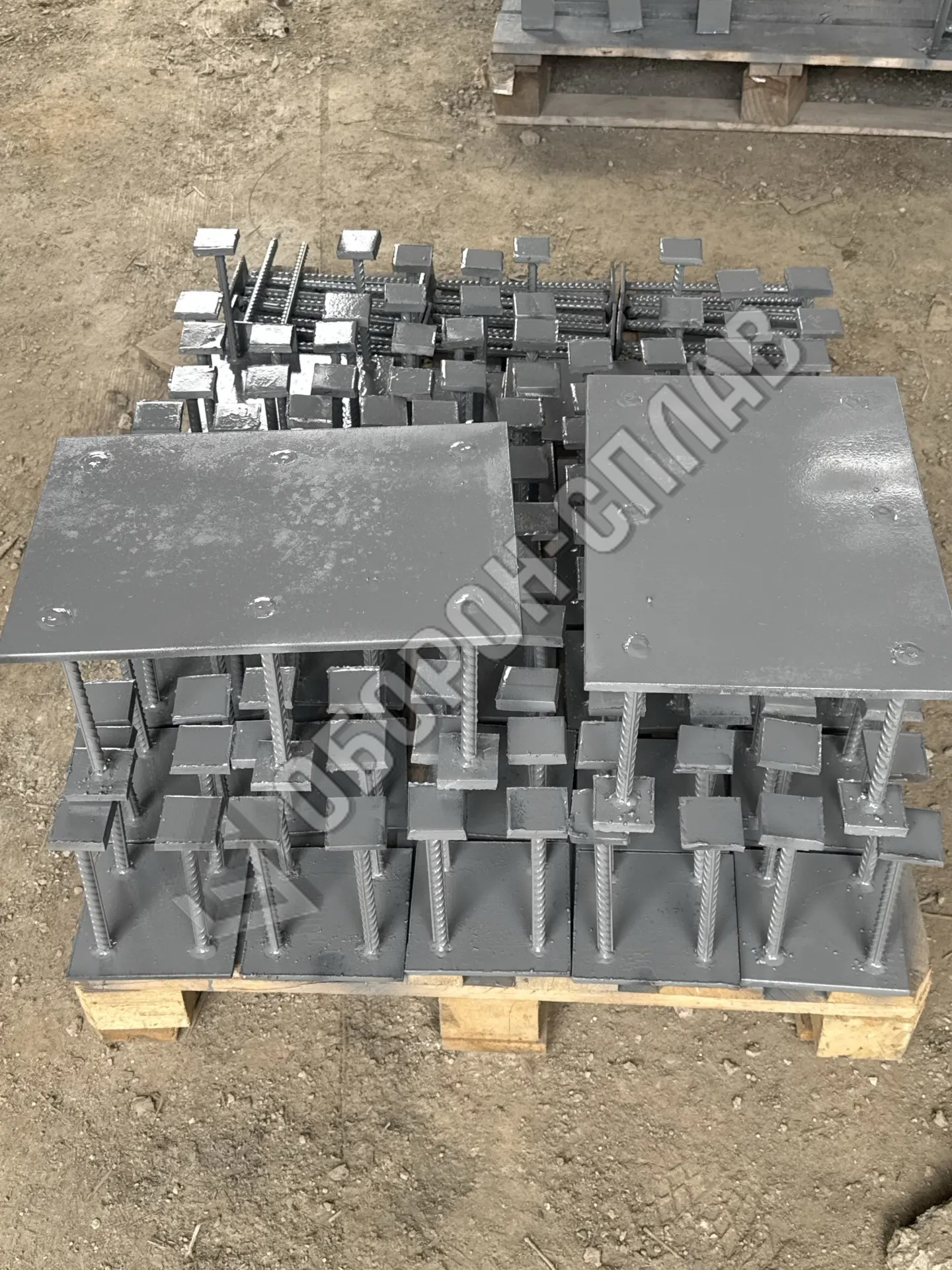

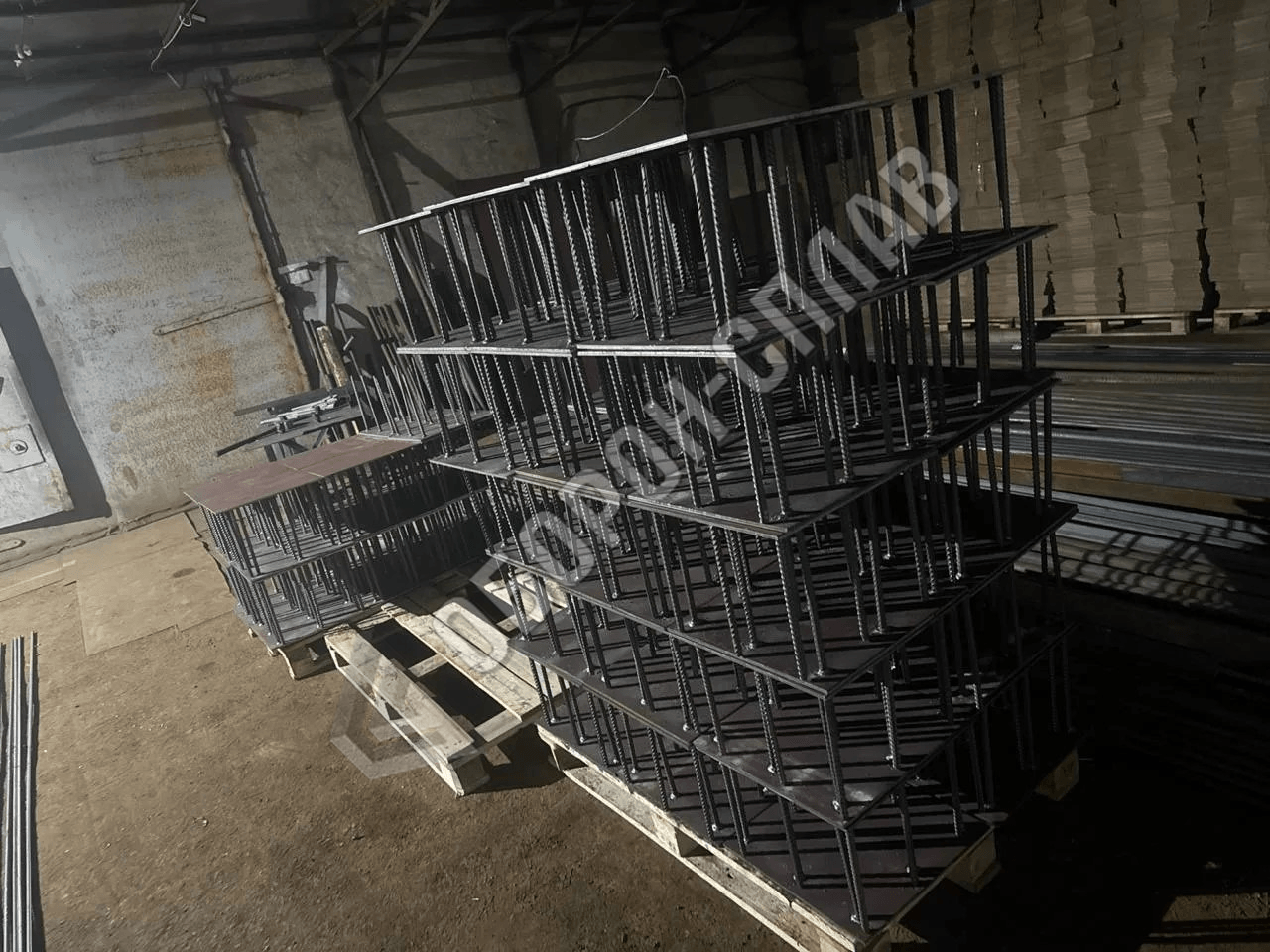

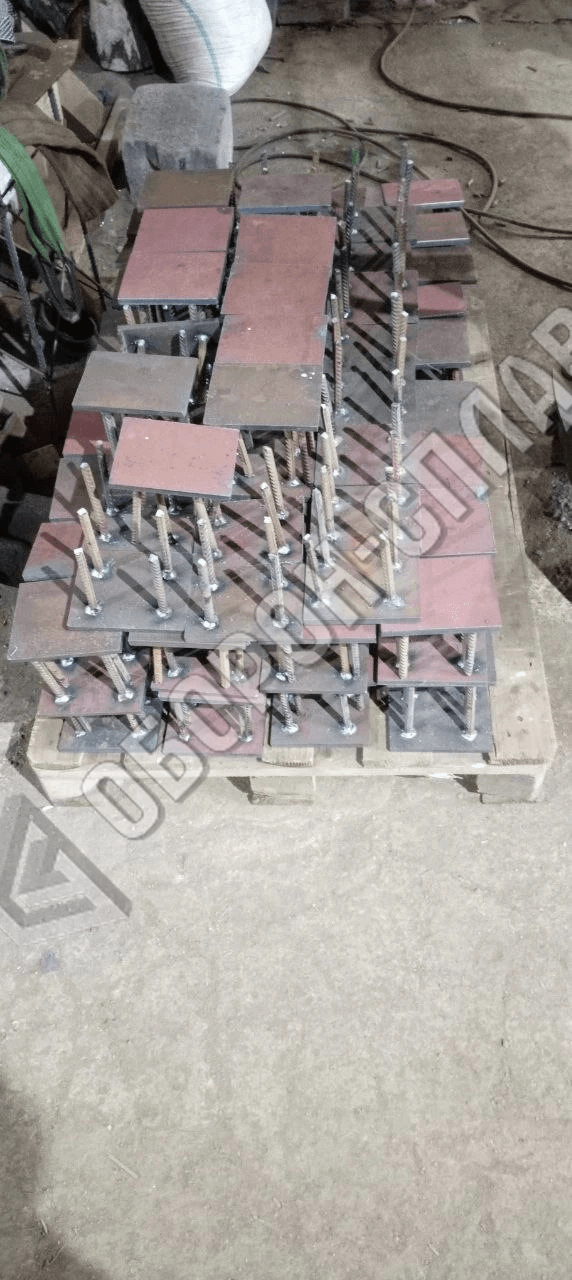

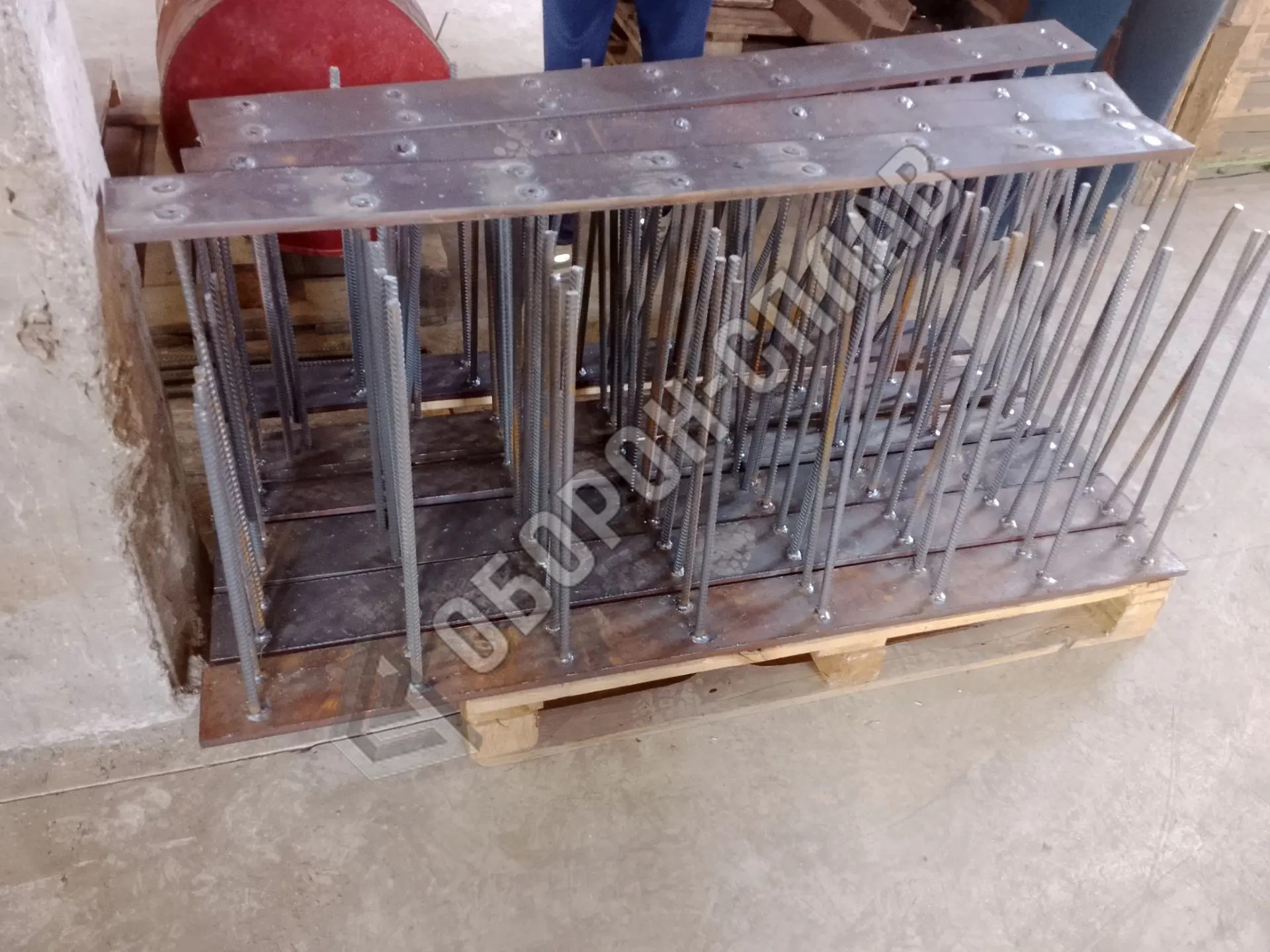

Закладная деталь — это стальная пластина с приваренными анкерными стержнями, которая устанавливается в опалубку до бетонирования. После набора прочности бетона анкеры работают внутри конструкции, а пластина остаётся доступной для сварки или болтового соединения с металлоконструкциями, оборудованием, фасадными системами. Нагрузка передаётся через сцепление стержней с бетоном — не через поверхность, а через тело конструкции.
Закладные детали широко востребованы в современном монолитном строительстве.
Анкерные закладные элементы отличаются широким спектром конструктивных решений и габаритов. Типичные варианты включают металлические плиты или уголки, соединенные резьбовыми стержнями. Также встречаются полностью сварные или болтовые сборные конструкции. Такое разнообразие позволяет подобрать оптимальное изделие для любых проектных требований.
Что входит в номенклатуру
По типовым сериям:
| Серия | Назначение | Марки |
|---|---|---|
| 1.400-15 | Соединение сборных ЖБ-конструкций: колонны, подкрановые балки, фермы покрытий | МН101 — МН834 |
| 1.400-6/76 | Универсальные закладные для одноэтажных зданий | М0, М1, М2 и др. |
| 1.400-3 | Оконные и дверные блоки в стеновых панелях | — |
| 1.400-7 | Навесные фасады, козырьки, лёгкие каркасы | — |
| 1.400-8/9 | Сантехническое оборудование: радиаторы, трубные разводки, регистры | — |
По конструкции:

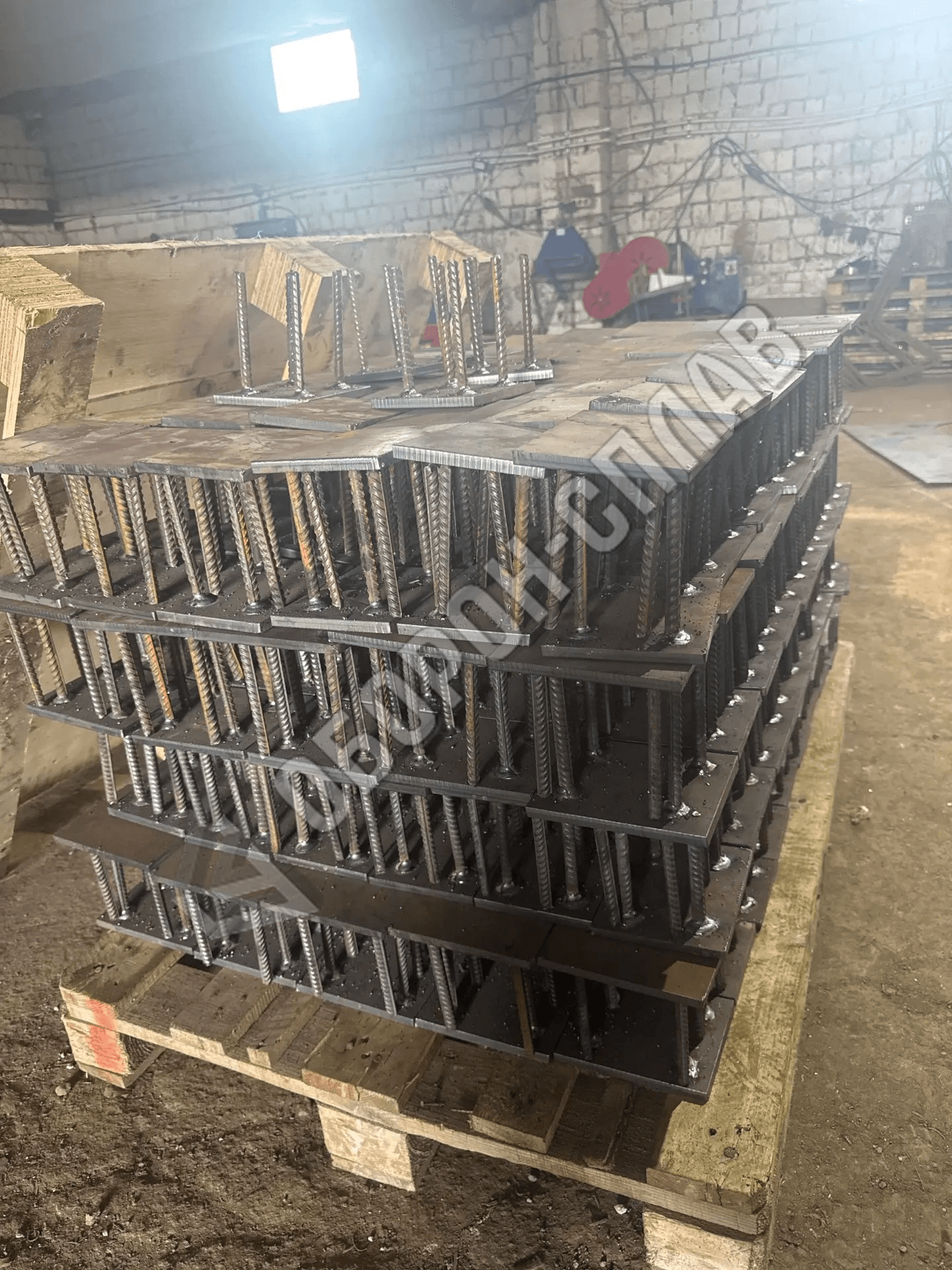

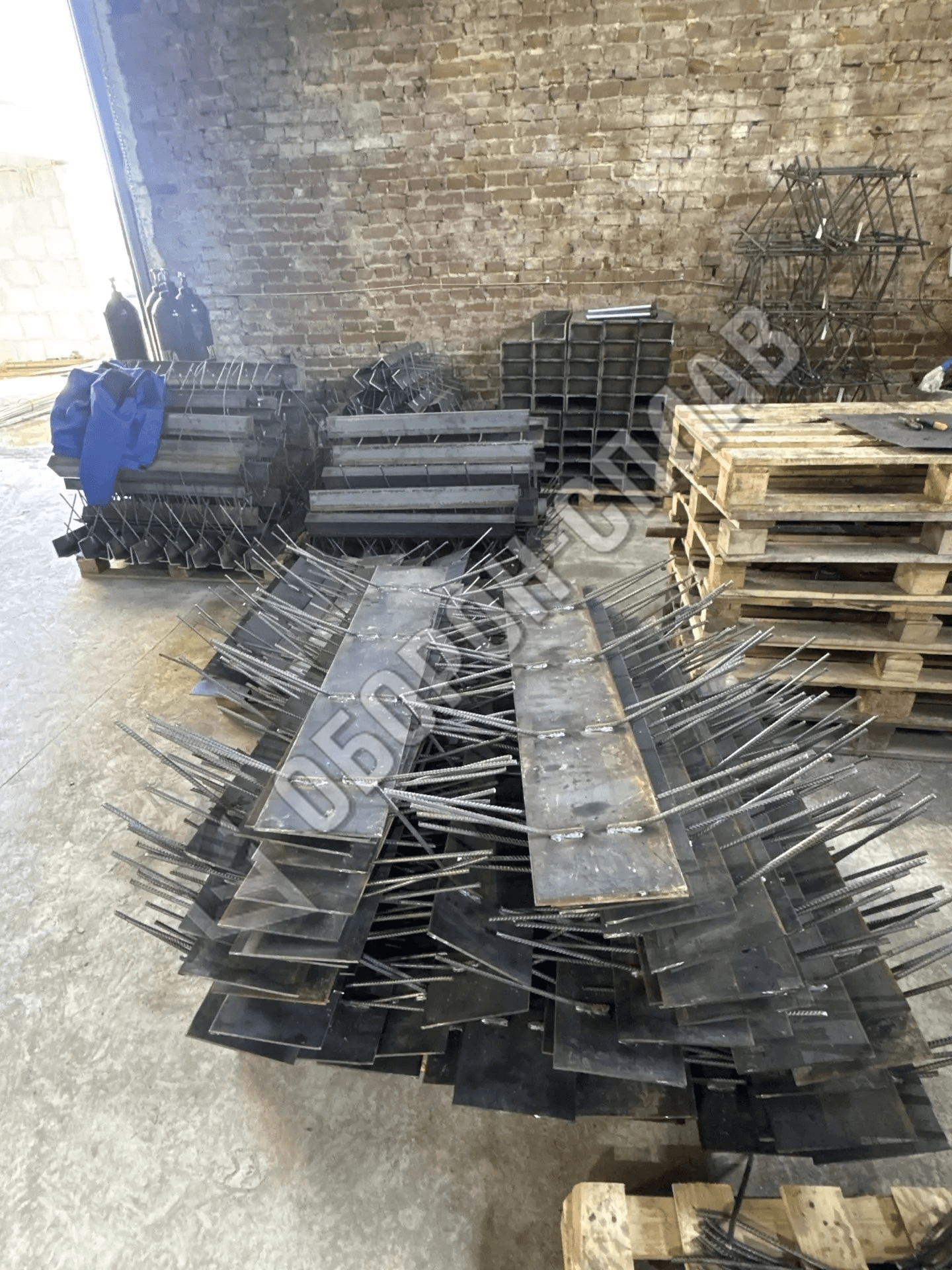

- Сварные — анкеры приварены к пластине вручную или на кондукторе. Самый распространённый тип, любая конфигурация.
- Штампованные — пластина и анкеры единое целое. Точная геометрия, ограниченные типоразмеры.

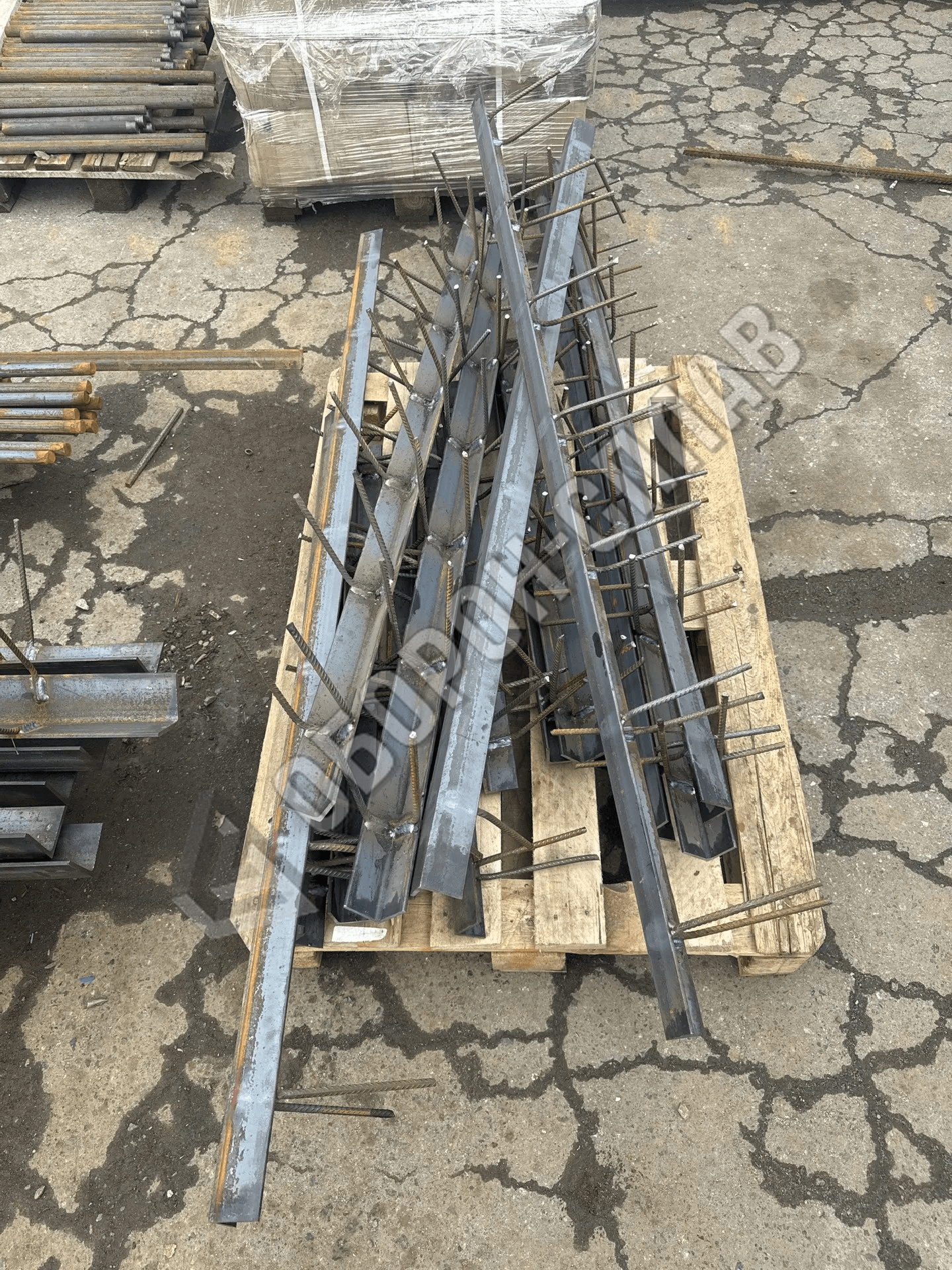

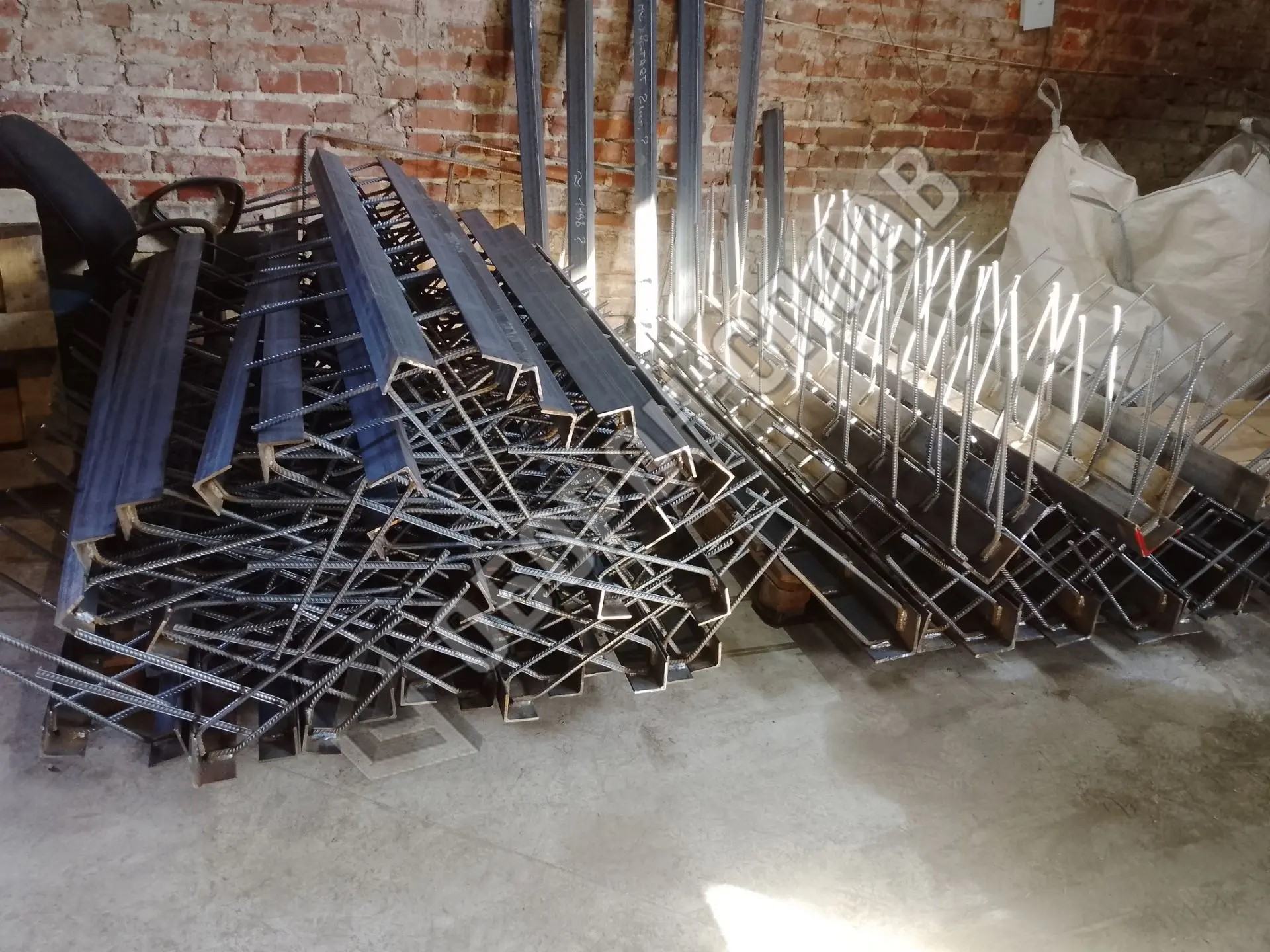

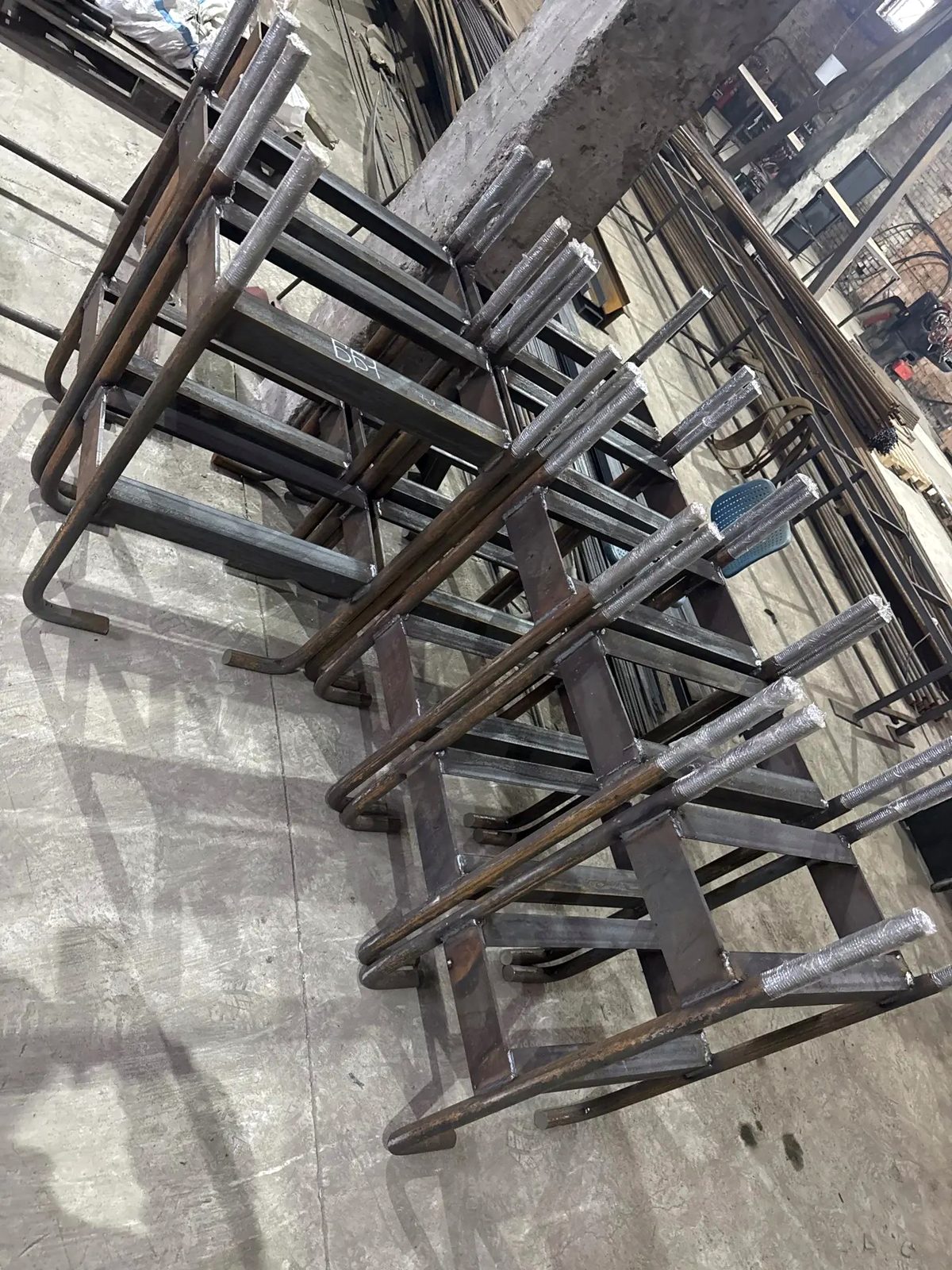

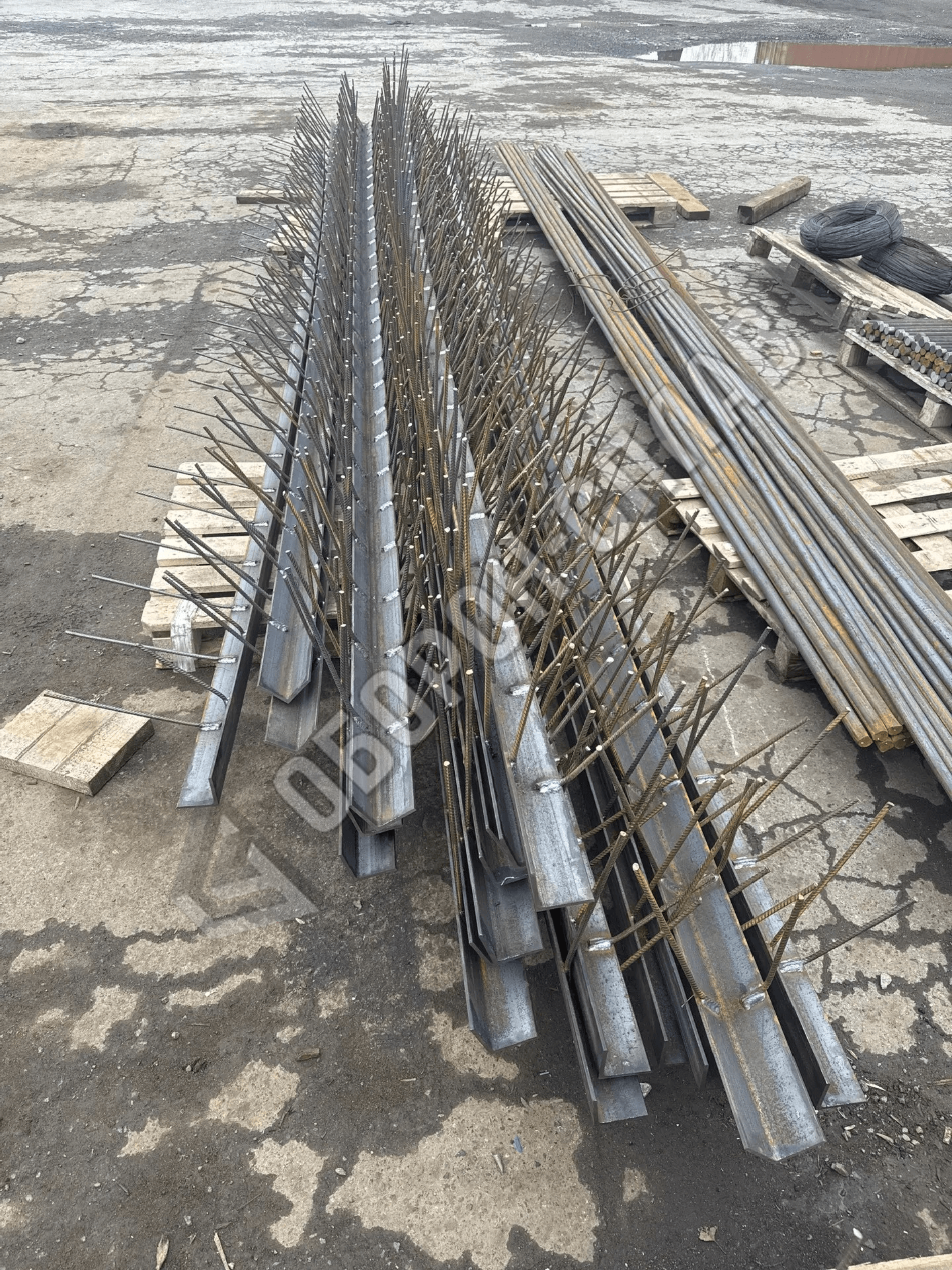

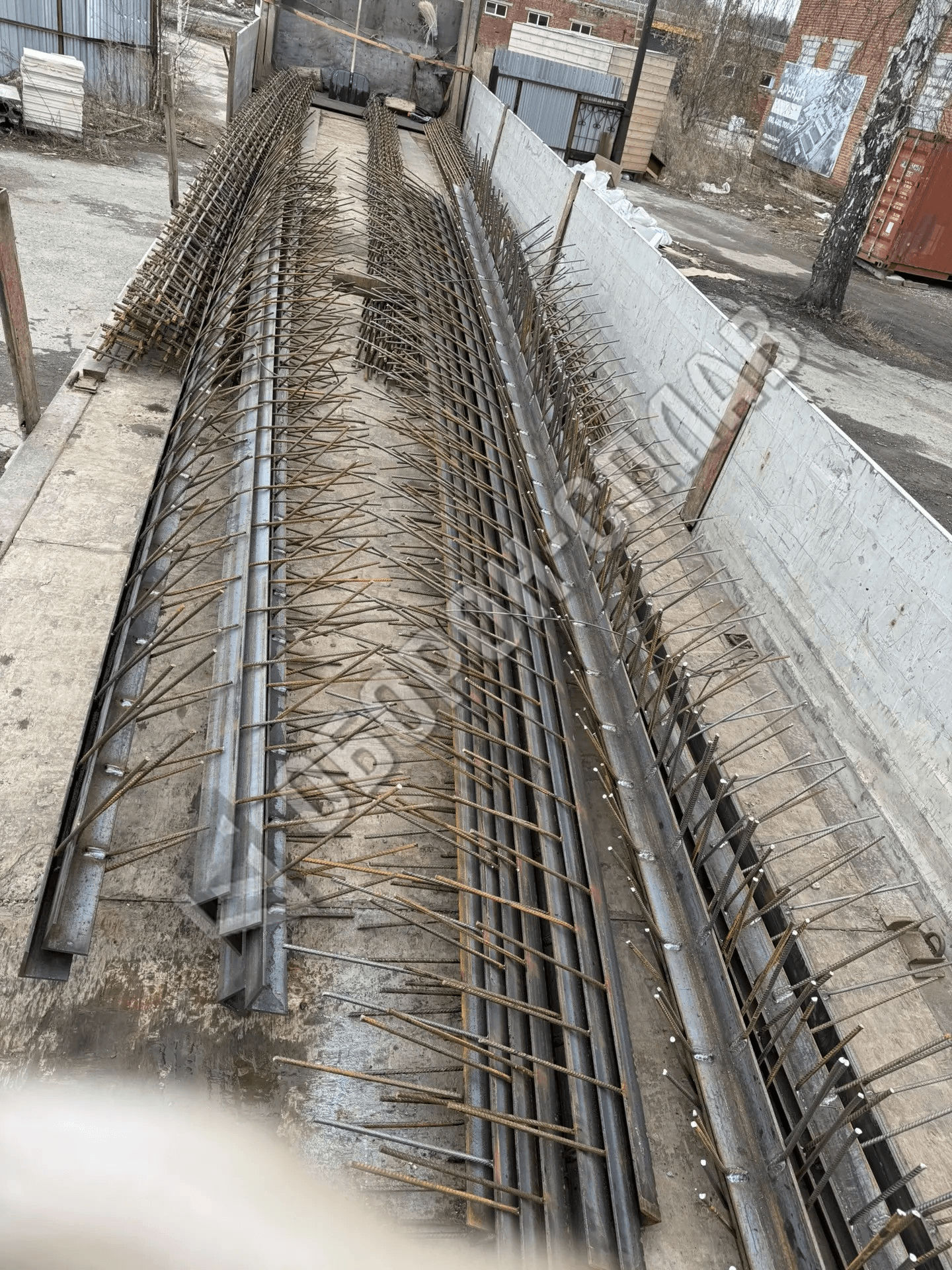

- Комбинированные — пластина + стержни + профиль (уголок, швеллер, труба).
По расположению анкеров: перпендикулярные, наклонные, параллельные, смешанные.
По исполнению: открытые (пластина с одной стороны) и закрытые (пластины с двух сторон — для скрытого монтажа и повышенной надёжности).
Материалы и защита
Сталь пластины
Ст3сп, Ст3пс, 09г2с и др.; для ответственных узлов — С245, С255, С345
Анкерные стержни
Арматура класса А500 (25Г2С/А400, 35ГС) периодического профиля
Толщина пластины
4–40 мм
Защита от коррозии
Грунтование/окраска, горячее цинкование, нержавеющая сталь (AISI 304)
Где применяются
Каркасное строительство: стыки колонна–ригель, опирание балок и плит, монтажные столики в монолите.
Фасадные системы: кронштейны вентфасадов и светопрозрачных конструкций к закладным в перекрытии.
Фундаменты под оборудование: опорные пластины под станины, рамы, направляющие.
Инфраструктура: опоры ЛЭП, вышки связи, опоры освещения, мосты, эстакады.
Промышленные объекты: подкрановые пути, технологические площадки, крепление оборудования.
Жилищное строительство: соединение стеновых панелей, лифтовое оборудование, инженерные системы.
Соответствие стандартам
Производство ведётся по ГОСТ 10922-2012 (арматурные и закладные изделия, сварные соединения) и ГОСТ Р 57997-2017. Типы сварных соединений анкера с пластиной — по ГОСТ 14098. Расчёт анкеровки — по СП 63.13330 (не менее 15 диаметров стержня и не менее 200 мм). Антикоррозионная защита — по СП 28.13330.
Почему стоит заказать у нас
Типовые серии и нестандарт. Изготавливаем закладные по серии 1.400-15, 1.400-6/76 и другим, а также по индивидуальным чертежам (КМ, КМД).
Контроль качества. Сварка по ГОСТ, приёмка партиями, проверка геометрии и швов на каждом этапе.
Антикоррозионная защита. Грунтование, горячее цинкование, нержавеющая сталь — под условия эксплуатации.
Партии любого объёма — от единичных позиций до крупных строительных проектов.
Резка, гибка, доработка под конкретный монтажный узел.
